転造用ローレット駒
2020.01.21
ローレットのピッチと深さの関係

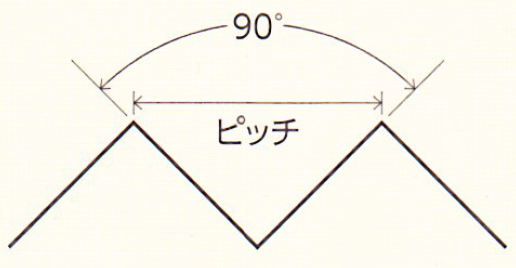

基本的にローレットの仕上がりは約90°（実際は若干鈍角）になります。ローレットの深さは溝角度が90°のとき、ピッチ×1/2となります。
ローレットのピッチの表し方
p=ピッチ
山と山の頂点（もしくは谷と谷の底）の間隔をmm寸法で表したもの。
m=モジュール
ピッチ円（山の高さの中心線）から頂点までの距離を表し、外周ピッチに換算するには、この数値に3.14を掛けます。
例えば、m=0.3のときはp=0.3×3.14=0.942≒1.0と近似値換算します。
No.=番手
インチの中に何山あるという指示。つまり25.4÷番手=ピッチとなります。
例えば、26番手=25.4÷26=0.977≒1.0と近似値換算します。

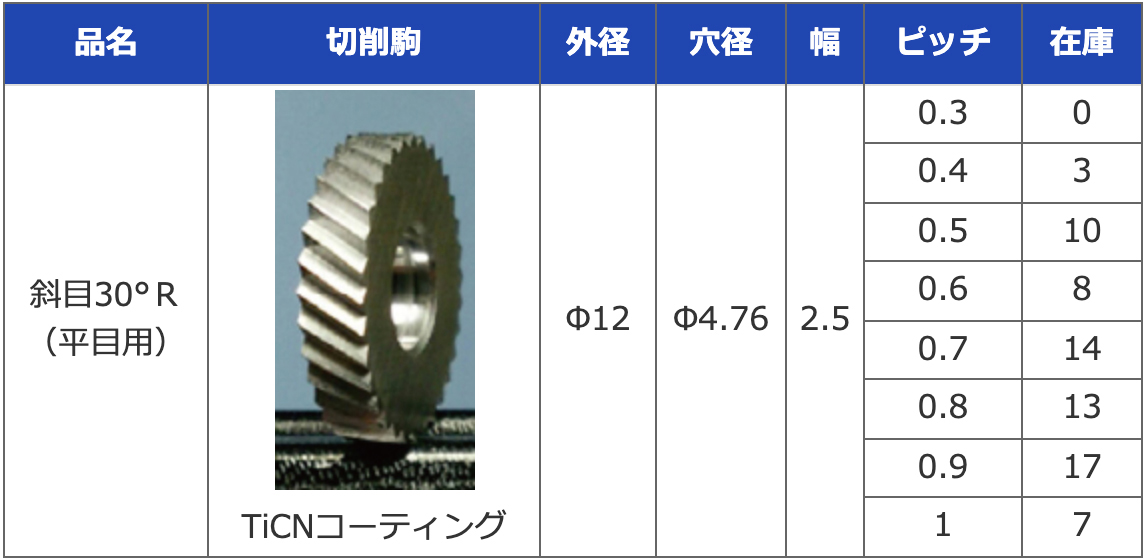

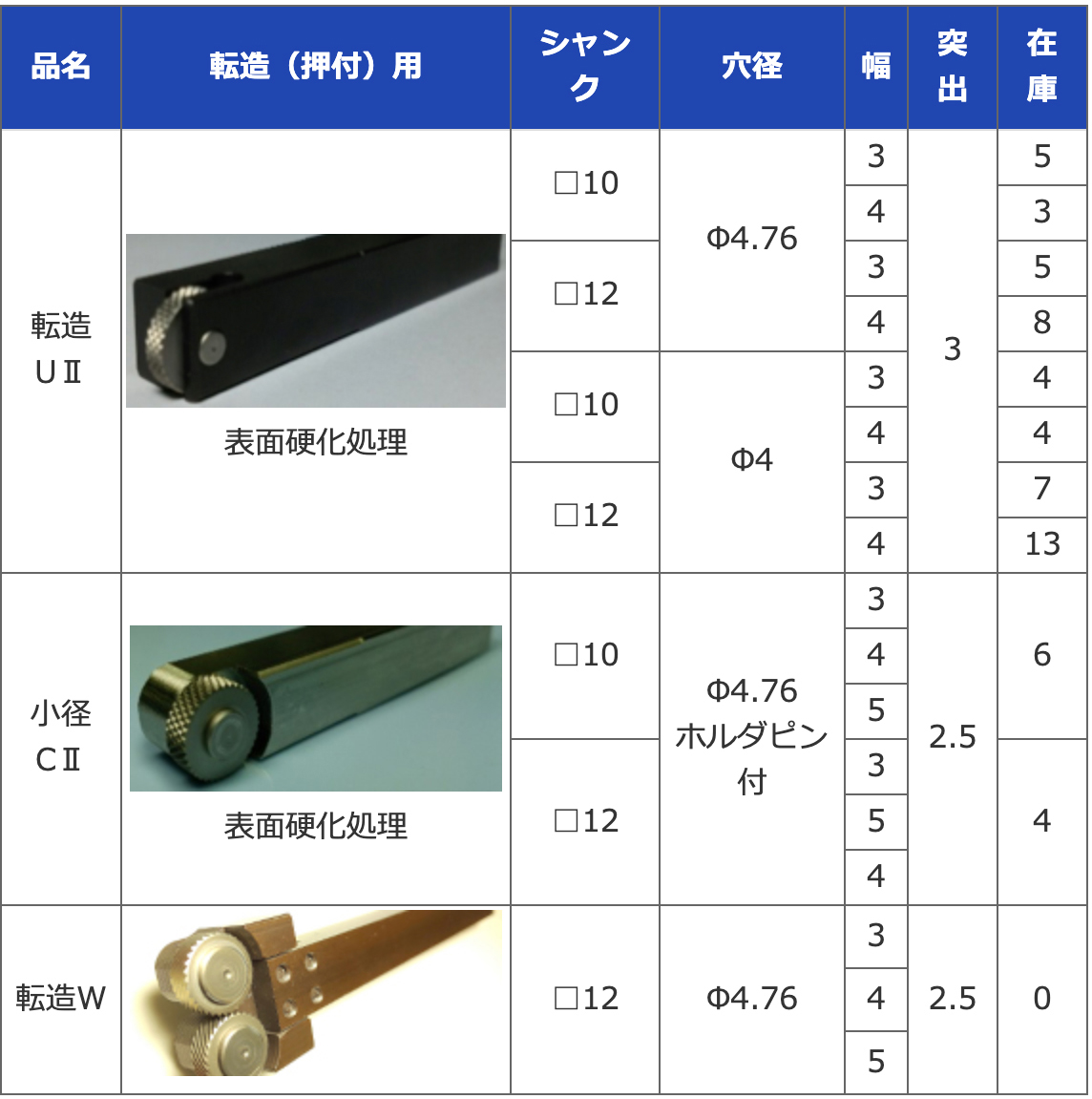

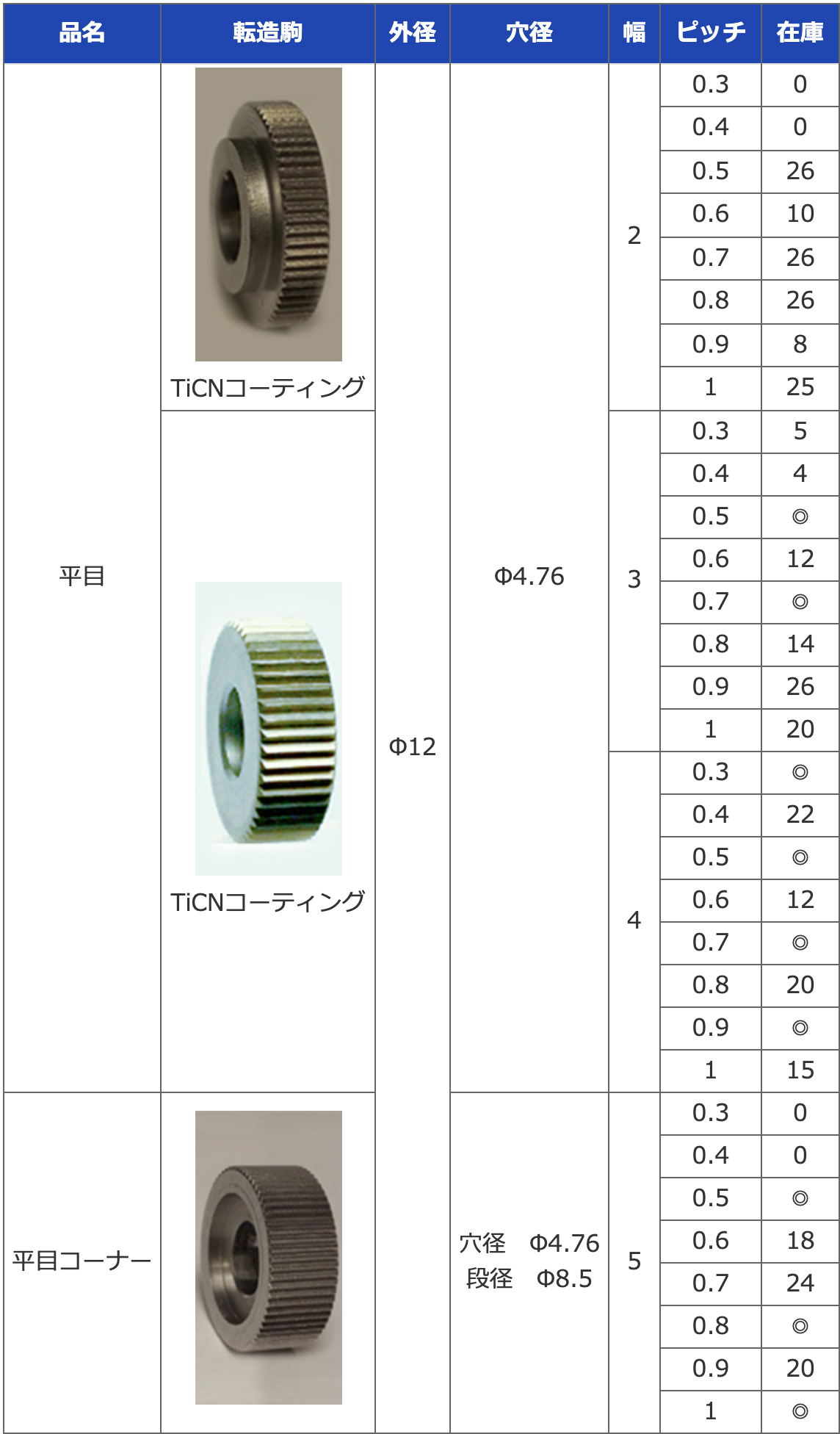

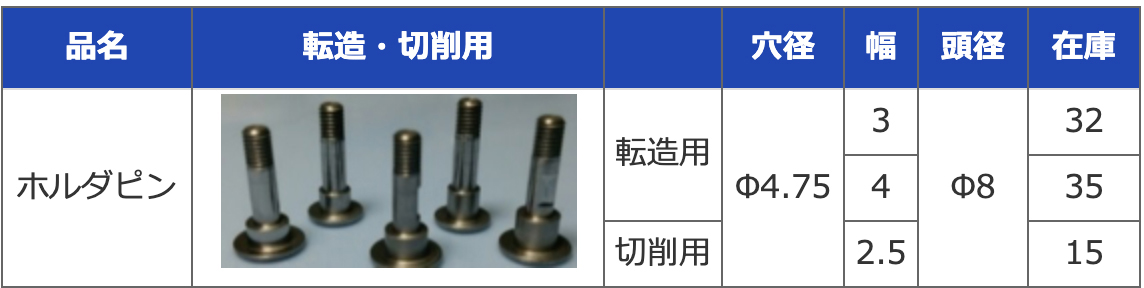

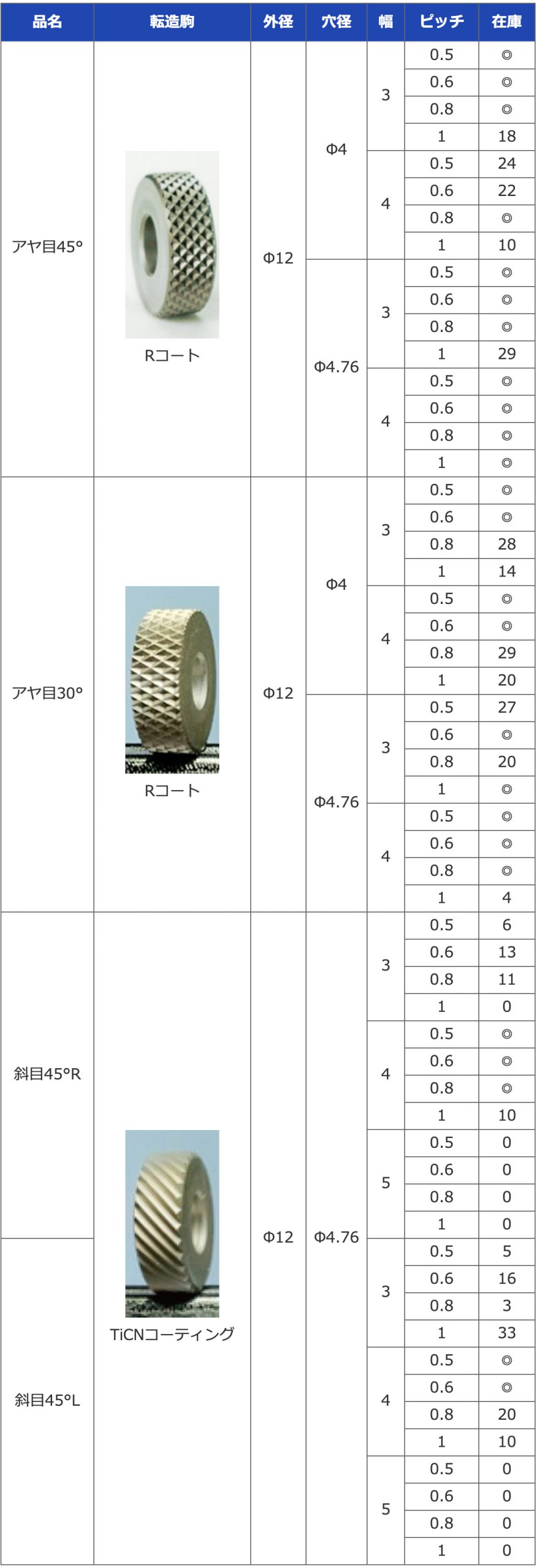

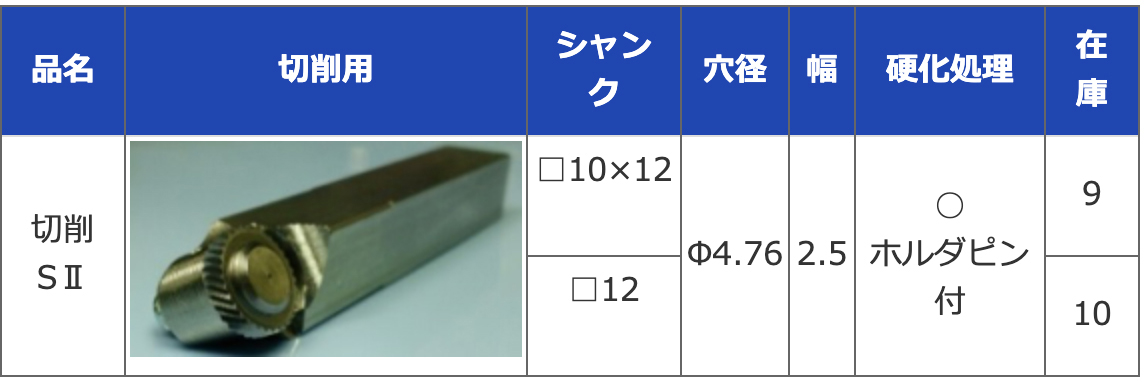

サイズ表
